大家都知道矢量圖它是一個整體,正常情況下我們很難去修剪它,我們需要用到一個軟件CorelDRAW,或者是ai,在這幾個軟件里面他才去修改或者是剪切,在打標機軟件里面他只能說去刪掉我們不想要的線條。下面我們教大家激光打標機矢量圖怎么修剪。

首先我們打開CorelDRAW,然后將我們的矢量文件導入進去,導入進去之后我們需要用到一個檢修的工具,檢查的工具在左側第3條,我們只需要將這個工具框選到我們想要剪切的地方,然后直接鼠標雙擊它,然后就可以剪切下來了。這種方法涉及到專業的設計軟件,在不懂的時候可以網上搜索“CorelDRAW”軟件的使用教程,最后我們將這個軟件修改的圖保存下來保存成ai, PTL格式。

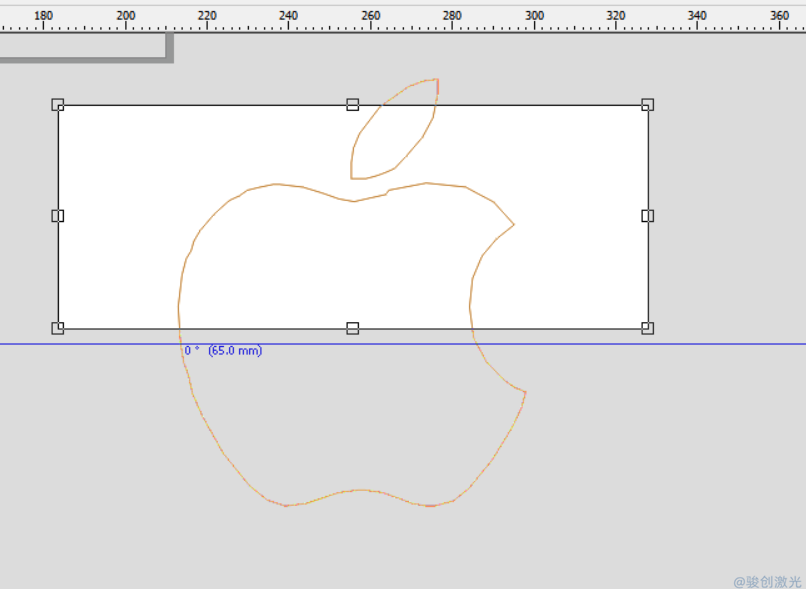

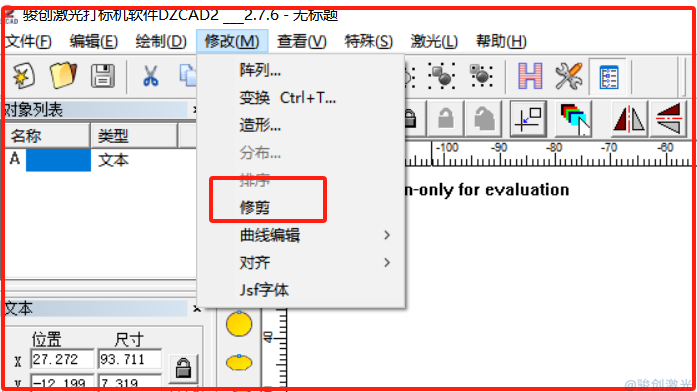

另外我們可以在激光打標機軟件里面進行一些簡單的修改,我們可以先將這個圖選中選中之后用激光打標機的分離群組功能把他的群組分離然后我們再選中我們不需要的部分,選中了這個不需要的部分之后我們再點擊delete按鍵將它刪除掉,或者我們激光打標機里面的修剪功能,這個修剪功能是在菜單欄里面修改,底下有一個修剪功能,其實這個修剪功能不是特別好用。我們比較推崇分離群組,刪掉不需要的部分即可。

關于激光打標機矢量圖怎么修剪的問題是非常簡單的,只要我們熟練的掌握激光打標機軟件ezcad的運用,和一些設計軟件CorelDRAW使用,就能很好的將質量文件進行修改和編輯,我們想簡單的學一下設計我們不妨可以學一下CorelDRAW軟件,將會在我們經以后的激光打標機加工的過程中起到很好的作用。

上面就是我們給大家分析的激光打標機矢量圖怎么修剪問題,像我們的分享可以幫助大家解決機器遇到的問題。
